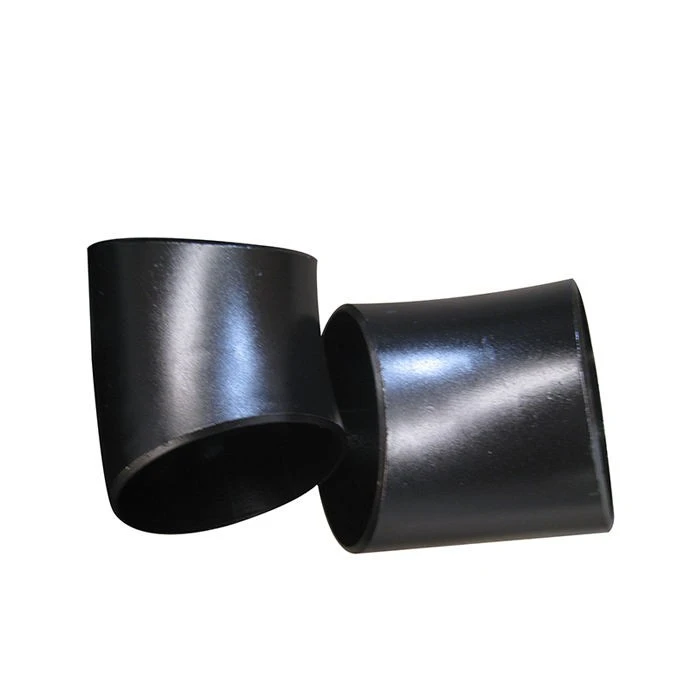

Oglekļa tērauds 45 grādu elkonis
Kas ir 45 grādu cauruļu elkoņu veidgabali?
Oglekļa tērauda 45 grādu caurules līkums ir sadurmetināšanas veidgabals, kas izgatavots no oglekļa tērauda, kas maina cauruļu sistēmas virzienu par 45 grādiem.
Salīdzinot ar 90 grādu elkoni:
Zemākas plūsmas traucējumi
Zemāks spiediena kritums
Vienmērīgāka virziena pāreja
Labāks augstas{0}}plūsmas cauruļvadiem
Tipiski pielietojumi:
Naftas cauruļvadi
Gāzes pārvades sistēmas
Rafinēšanas rūpnīcas cauruļvadi
Tvaika līnijas
Ūdensvadi
Ugunsdrošības sistēmas
Izvēlieties oglekļa tērauda 45 grādu elkoni, ja:
Šķidrums nav{0}}kodīgs
Svarīga ir izmaksu kontrole
Cauruļvads ir aizsargāts ar pārklājumu
Pielietojums ir eļļa, gāze, tvaiks, ūdens
|
Izmērs: |
Bezšuvju elkonis: 1/2"~24" DN15~DN600, Metināts elkonis: 4"~78" DN150~DN1900 |
|
Tips |
Cauruļu montāža |
|
Rādiuss: |
L/R elkonis (90 grādi & 45 grādi un 180 grādi), S/R elkonis (90 grādi un 180 grādi) |
|
Materiāls |
Oglekļa tērauds |
|
standartiem |
ANSI, DIN, JIS, ASME un UNI utt |
|
Sienas biezums: |
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, |
|
Ražošanas standarts: |
ANSI, JIS, DIN, EN, API 5L utt. |
|
Liekšanas leņķis: |
15., 30., 45., 60., 90., 135., 180. grāds, kā arī varētu ražot atbilstoši klientu norādītie leņķi. |
|
Savienojums |
Sadurs{0}}metināšana |
|
Piemērojamais standarts |
ASME,ASTM,MSS,JIS,DIN,EN |
|
Kvalitāte: ISO 9001 |
ISO2000-Kvalitātes sistēma ir izturēta |
|
Gala slīpums: |
Atbilstoši metināšanas cauruļu veidgabalu konstrukcijas slīpumam |
|
Virsmas apstrāde: |
Strūklas strūklas, rūsas-izturīga melnā eļļa. |
|
Iepakojums: |
koka korpuss, koka palešu plastmasas maisiņš vai atbilstoši klientu prasībām |
Parastie oglekļa tērauda elkoņu izmēri
|
Nominālais izmērs |
Ārējais diametrs |
|
1/2" |
21,3 mm |
|
1" |
33,4 mm |
|
2" |
60,3 mm |
|
4" |
114,3 mm |
|
6" |
168,3 mm |
|
8" |
219,1 mm |
|
12" |
323,9 mm |
|
24" |
610 mm |
Oglekļa tērauda 45 grādu elkoņu veidi
|
Tips |
Apraksts |
|
Garais rādiuss (LR) 45 grādi Elkonis |
Rādiuss=1.5 × caurules diametrs |
|
Īss rādiuss (SR) 45 grādi Elkonis |
Rādiuss=1 × caurules diametrs |
|
Bezšuvju elkonis |
Karsti veidota no bezšuvju caurules |
|
Metināts elkonis |
Izgatavots no plāksnes/caurules |
|
Indukcijas līkums |
Liela rādiusa liece |
